画像処理周辺機械装置
画像処理システム周辺の機械・冶具を設計・製作し、画像処理装置として完成いたします。

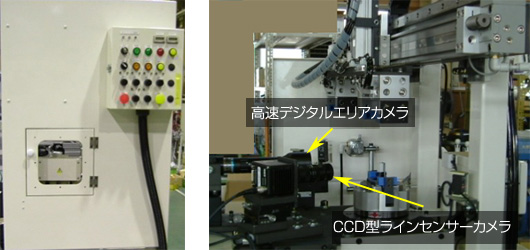

ピストンの検査装置例
本システムはワークを回転し、全周の画像を200枚/秒の速度を有すデジタルエリアカメラとラインセンサーカメラで構成しております。 ワークの偏芯による影響は全くない処理方法でミクロン精度の計測をしております。
■エリアカメラ(エンコーダーパルス同期取り込み)
ワーク1回転で1200枚の光切断画像を取り込み、ピストン溝部の深さを計測することで切粉残り・異物等を検査しております。
3ヶ所の深さ計測を3mSec/1画像 (測定単位μm) ・・・ 超高速計測処理を採用しております。
■ラインセンサーカメラ(エンコーダーパルス同期取り込み)
ワーク1回転で4800ライン画像を取り込み全周の画像を生成し、油穴部の詰まり・バリ等の検査をしております。
油穴部の取り込み画像
光学的に最良の方法を機械構想から検討しております。
